好家伙，今年的华为 Mate 90 系列，可能真的会有质变。
华为今天在国际电路与系统研讨会（ISCAS 2026）上聊到了芯片新技术、新定律和麒麟 2026 芯片进展。
不得不说，信息密度和含金量都很顶级。
里面既聊到了，华为对芯片“后摩尔时代”的思考和解决方法。
顺带着，还剧透了麒麟 2026 芯片的性能提升、峰值频率，以及麒麟芯片后续五年的升级规划。
比如到 2031 年。
晶体管密度达到 1.4nm 制程的同等水平，大核频率突破 5.0GHz。
再到 2035 年。
麒麟芯片的晶体管密度达到 400MTr/mm 以上，实现三层、四层甚至更多层的全芯片折叠。
当然啦。
我知道机友们想说什么。
这一个个关于芯片技术的技术名词，单拎一个出来都很晦涩难懂，更别说出现在官方报道和论文里了。
为了让大伙把华为今天聊到的麒麟芯片进展和新技术吃透。

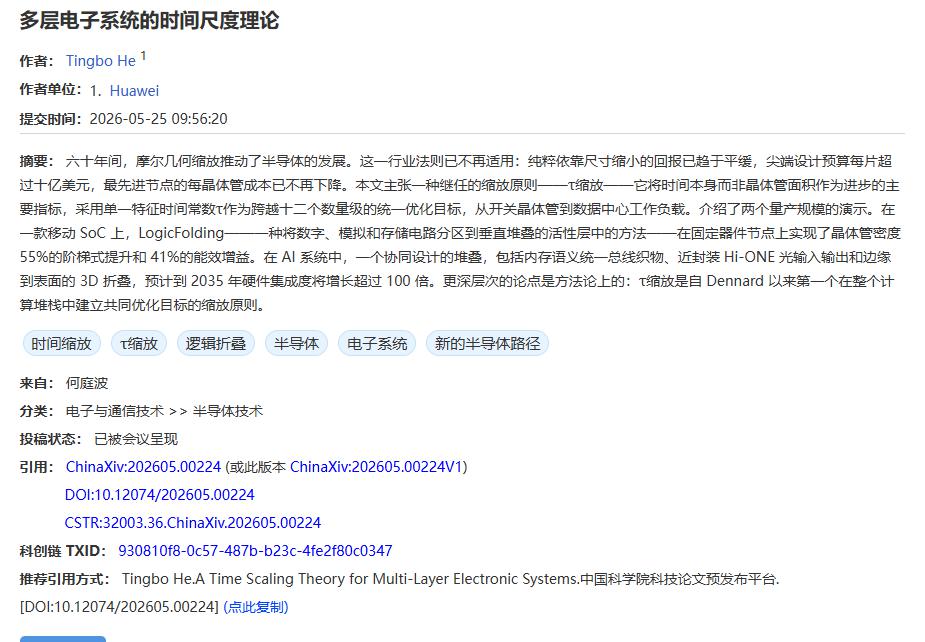

机哥也是找到了官方今天发布的相关论文，好好啃了一番。
话不多说，接下来直接聊重点。
从摩尔定律到韬 ( τ ) 定律
华为在论文里和会议上都提到过一个点，那就是传统芯片的升级路子，已经很难走下去了。
所谓的老路子是啥，机友们应该都猜到了——摩尔定律。
过去 60 年里，半导体的升级，主要围绕着缩小晶体管，让一个平面上塞下更多晶体管来提高性能。

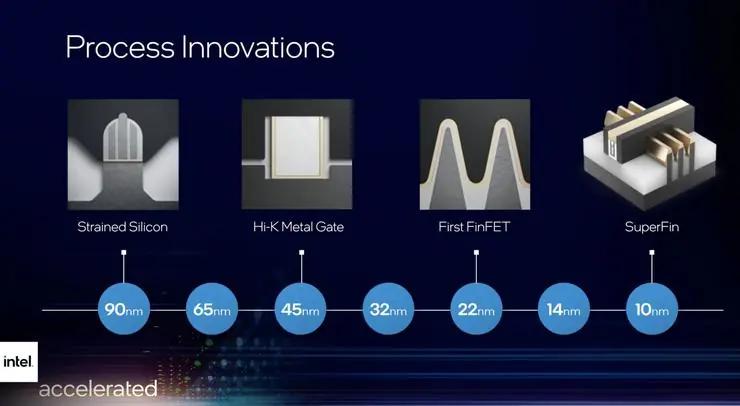

从 22nm 到 14nm，从 14nm 到 10nm，从 10nm 到 7nm。
就拿苹果的 A 系列芯片来说。
从苹果 A7 到 A18 Pro，晶体管数量直接暴涨了 19 倍。

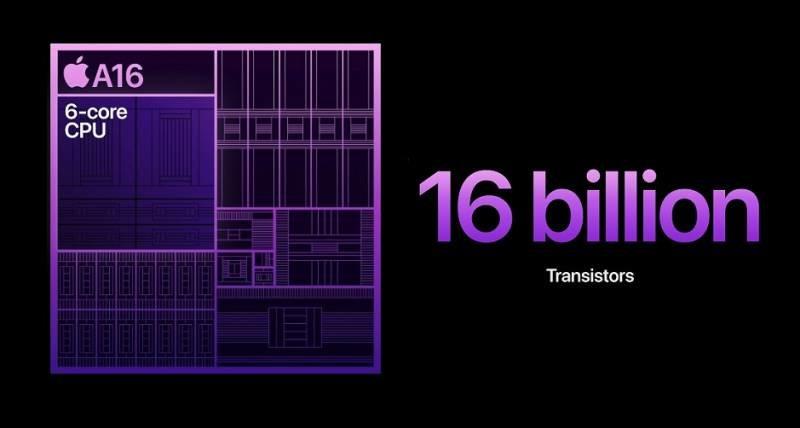

光是两年前的 A16 芯片，晶体管数量就达到了 160 亿。
但华子表示，这样的打法和路子，在 7nm 制程之后就有边际效益了。
一方面是因为，晶体管不能无限缩小。
小到一定程度后，电流会“漏电”，反映到日常的手机使用，就是更容易发热和卡顿。
而且随着芯片制程的不断提升。
芯片设计成本，也高得让人难以接受。

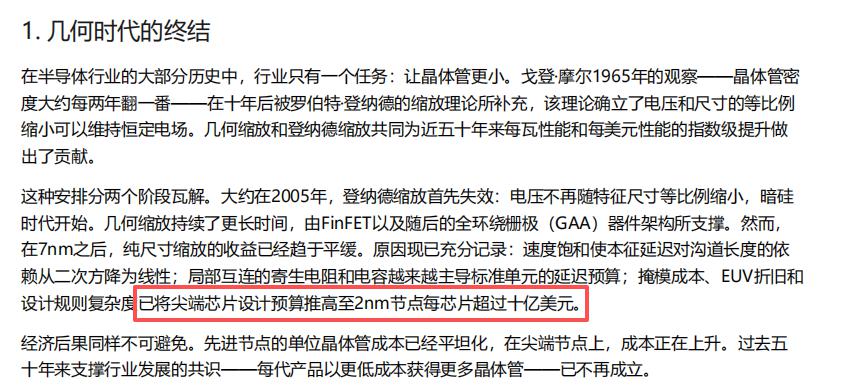

华为在最新的论文里头就提到，2nm 芯片的设计成本预计超过 10 亿美元。
甭管是手机厂商进货，还是咱们买到手的成本，都比 3nm 芯片要贵上不少。
还是拿苹果的 2nm A20 芯片来举例。
之前有行业报道预估，A20 芯片单颗成本 280 美元，换算过来差不多 2000 元。
那既然物理墙无法逾越。
经济账算下来也不划算。
芯片还能怎么往后发展呢？
有着多年芯片设计经验的华子，经过几年的思考过后，提出了——
「韬 ( τ ) 定律」

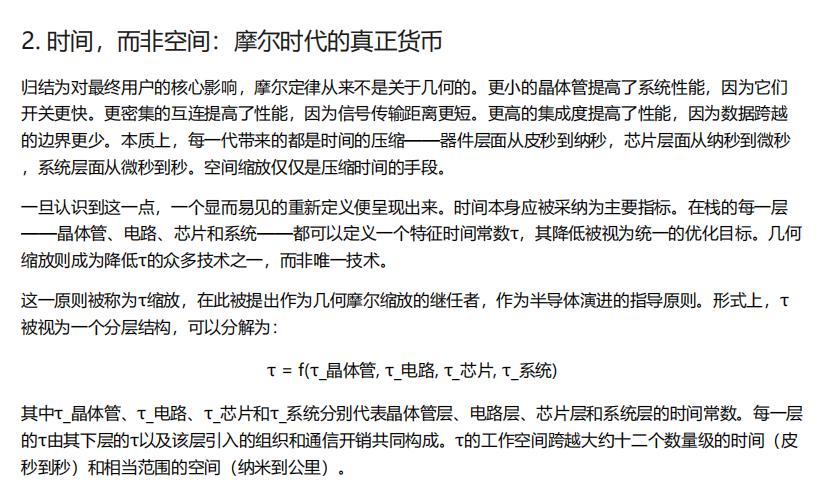

论文里头有一句很关键的话：
过去 60 年，摩尔定律本质上从来不是关于 " 面积 " 的，而是关于 " 时间 "。
坦白说，机哥刚看到时也很懵。
但看完详细解析后，多少是 get 到了点精髓。
你想想嗷。
更小的晶体管让开关速度更快了，导线做短让信号传输延迟更低了，最终提升的性能，也让咱们玩手机更省时间了。
以前可能冷启动微信，要等个半秒，现在点击秒开。
原来加载个《原神》要 30 多秒，现在 20 秒就能进去逛街。
甚至拍个夜景要举着手机等两秒，现在半秒都不用就成片。
那芯片每一层技术所改变的，不就是更短的处理时间嘛！
然后我再拿城市建筑来打个比方。

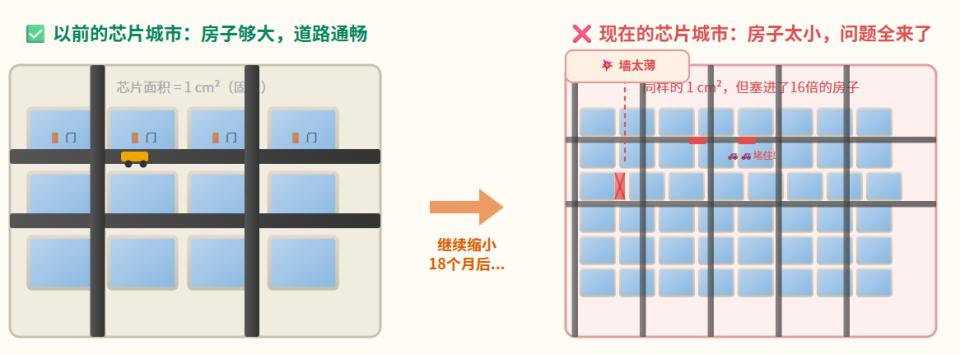

比如城市面积固定只有 1 平方厘米，城市里的每个房间都等于 1 个晶体管，而城市里住的人越多，芯片性能就越强。
以往想要让城市塞下更多人，往往得把房子建得更密更小（晶体管缩小）。
但问题是，房子要是太小了，房间门就显得很尴尬，说不定你隔壁邻居一锤把门敲烂，就能走进你房间玩了 ...
更难绷的是。
房间太密会导致城市道路变窄，堵车反而会更严重，就好比外卖小哥想送外卖给你，得先绕过无数条小巷子，经过无数次堵车。
最后外卖到你手上，已经彻底凉掉了。
芯片性能自然也无法往上提。
于是华子思来想去，最终就想到了「逻辑堆叠」大法。

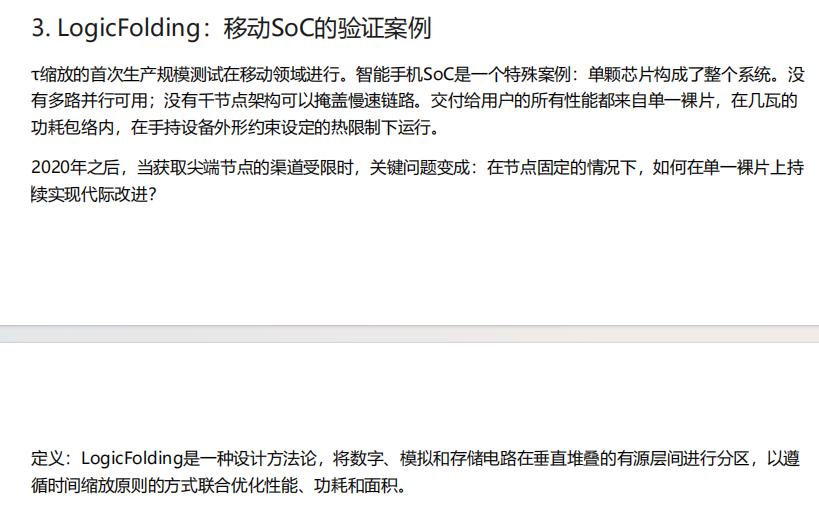

逻辑折叠
虽说听起来还是很抽象难懂。
但没关系，机哥给大伙聊点大白话。

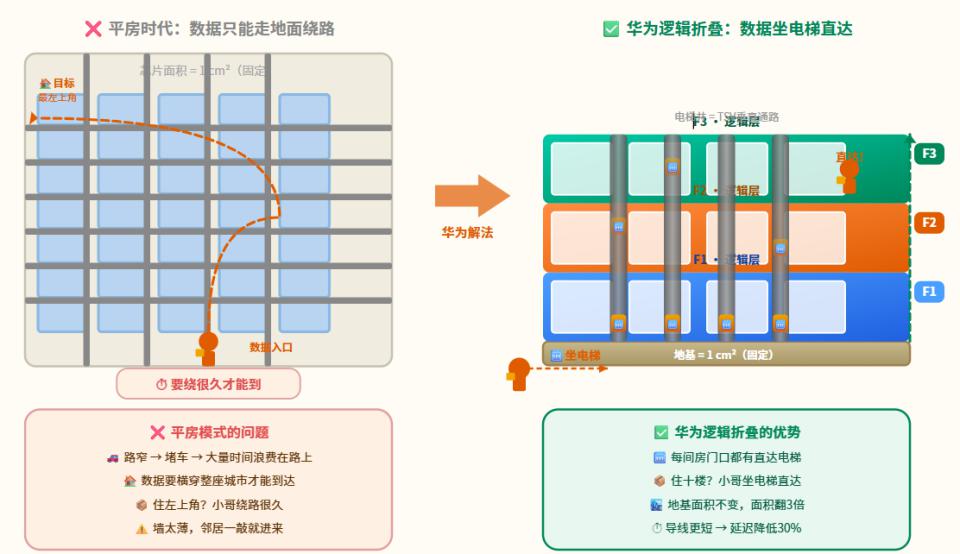

「逻辑堆叠」的核心思路和做法是，既然不能一直缩小房子，那就干脆打好地基，一层一层往上盖。
每层楼的布局都规划好，且每个房间都有直达电梯。
这样一来，地面地基虽然还是 1 平方厘米，但总建筑面积和入住人数都能翻好几倍，而且外卖小哥也无需跑来跑去。
哪怕你住在十楼，小哥坐个电梯两分钟就能送上来。
反馈到芯片的实际表现上。
房间大小虽然没变（制程没变）。
但信号传输更快了（出入房间用时更短），晶体管密度更高（入住人数更多），频率也能飙更高（整个城市运转效率提升）。

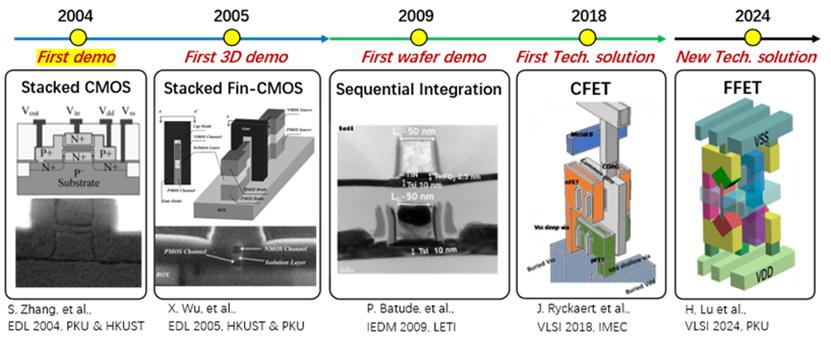

可能有机友想起了，似乎前几年也有厂商捣鼓过芯片堆叠工艺。
确实啊。

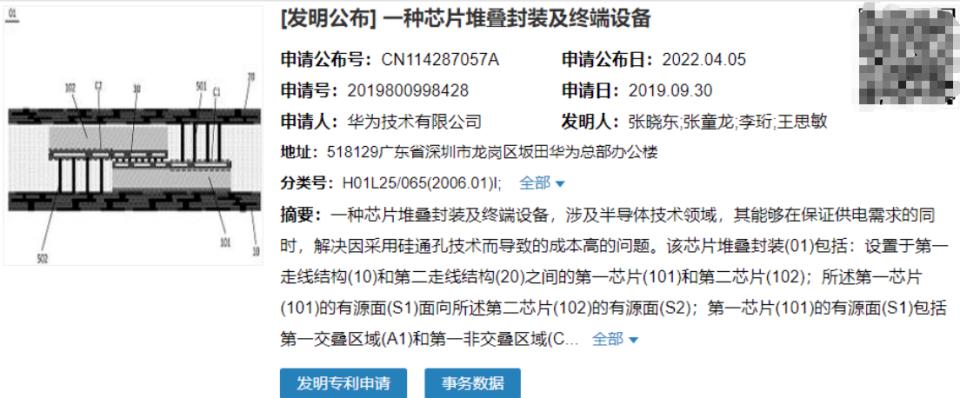

华为自己在 2022 年，就公布过芯片堆叠技术。

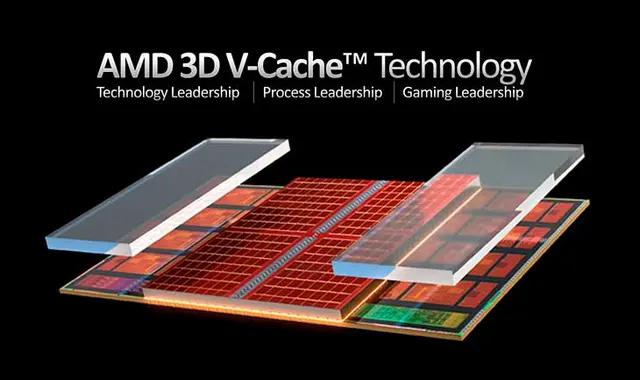

AMD 当年也靠着 3D 堆叠缓存—— 3D V-Cache 技术，在桌面 CPU 市场干翻了英特尔。
英特尔的堆叠技术储备更是玩出花来。

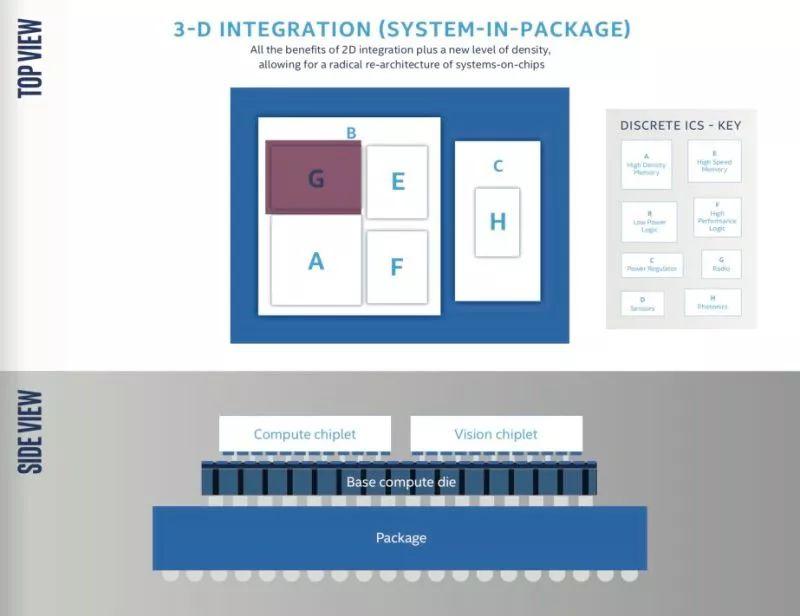

早期就有 EMIB 2.5D 封装，用小的硅桥连接多个芯片，后来又推出了 Foveros 3D 堆叠。
把一个 10nm 的 CPU 核心叠在一个 22nm 的基础芯片上，
但本质上来看。
这些堆叠技术和工艺，跟「逻辑折叠」不是一码事。
过往的 3D 堆叠工艺，其实只是把多个芯片或者模块粘在一块，有点像拼积木。
然后华为「逻辑折叠」，是从设计的时候，就想好了要做一个多层折叠的一体化芯片，并且就是奔着提高数据交互的效率。
这也为什么，麒麟芯片性能提升会更明显。
麒麟 2026 年芯片，秋季见
看到这里，机友们估计也很好奇，到底什么时候才能用上，搭载「逻辑折叠」技术的麒麟新芯片。
好消息是，根据官方预告来看，今年秋季就能用上。
而华为秋季会发什么新机，咱们都懂的。
Mate 90 系列应该能首发搭载这麒麟新芯片。

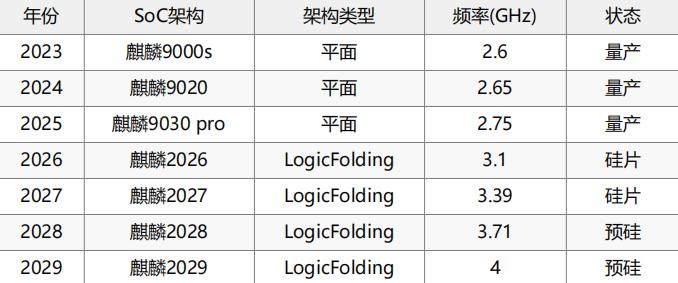

官方也在今天透露了一小部分，关于麒麟 2026 年新芯片的性能数据。
跟同工艺的传统 2D 芯片相比，晶体管密度提升 53.5%。
从 155MTr/mm 涨到 238MTr/mm。
然后 P 核能效提升 41%，峰值频率提升 12.7%，预计从麒麟 9030 的 2.75GHz 直接干到 3.1GHz。
当然啦，除了核心性能变强了。
「逻辑折叠」技术还给麒麟 2026 年芯片，整出了好几个额外收获——
芯片内部通讯数据通道面积减少 55%，给计算单元腾出了更多空间；
时钟缓冲器数量减少超过 50%，芯片更加省电；
导线总长度缩短了 30%。芯片在同样功耗下性能更强；
而这甚至还只是开始。

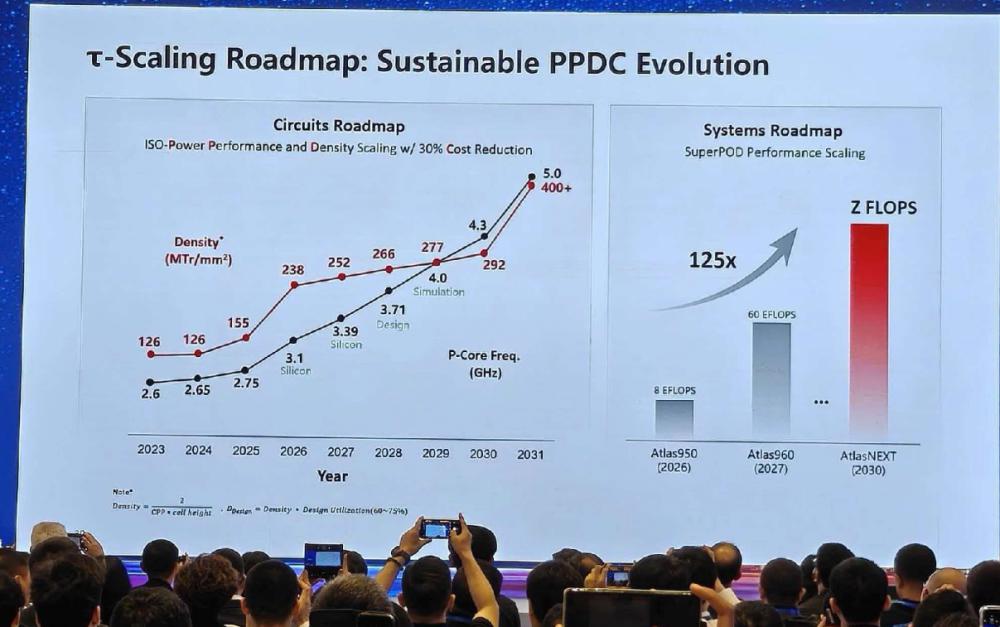

根据华为官方的展望，后续频率和晶体管密度稳步提升，预计在 2031 年达到 400+MTr / mm 晶体管密度、5.0GHz 主频。
这是啥概念呢。
相当于每 1 平方毫米的芯片体积，塞进 4 亿个晶体管。
那 1 平方毫米又有多大呢？
就 ... 差不多一个缝衣针的针眼大小。
换句话说，华子无需把晶体管做得更小。
只靠逻辑折叠技术，到 2031 年就能做出和台积电 1.4nm 工艺密度一模一样的芯片。
当然，这条新的路才刚刚开始，也才刚刚走通了一小步路，还有很多问题是需要慢慢解决的。
比如现在的画图软件都是画平房的，要画出 3D 折叠楼房，得重新设计一套画图软件。

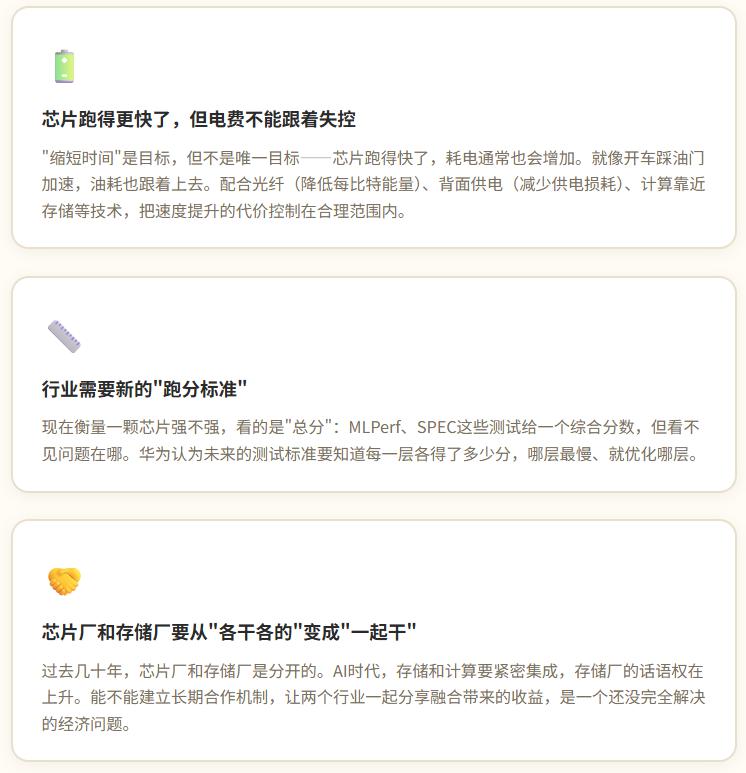

又比如芯片跑得更快后，功耗控制的难度也会更大，这就跟开车猛踩油门，油耗会上去一个道理，这就要求芯片从各块设计前期就开始扣功耗。
但不管怎么样。
现在芯片设计的重要性，跟制程工艺几乎是平起平坐了。
机哥现在就很期待，秋季发布的华为 Mate 90 系列，性能会达到怎么样的新高度。
